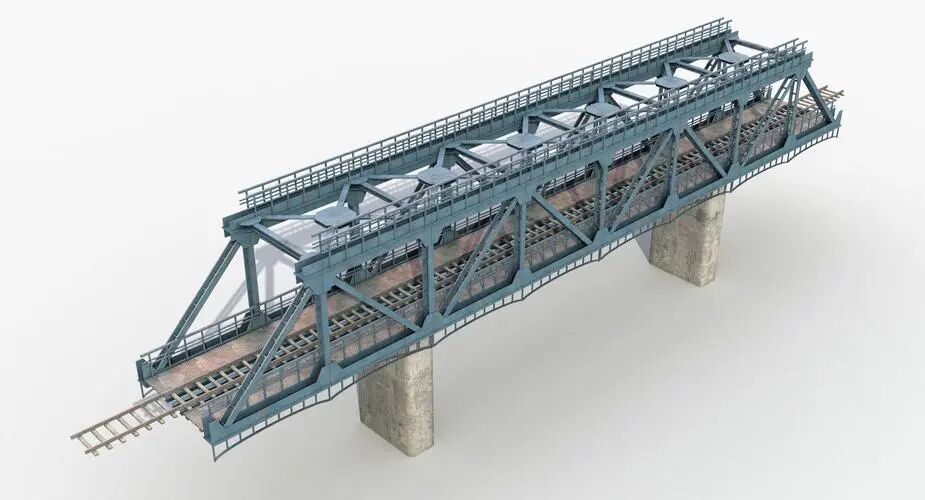

桥梁进行3D建模时的数据采集、存储需求及技术参数

1公里桥梁进行3D建模时的数据采集、存储需求及技术参数的详细分析

1. 照片数量估算

关键影响因素

• 桥梁类型：梁桥/拱桥/斜拉桥（结构复杂度不同）

• 建模精度：工程级（1-3cm）或检测级（2-5mm）

• 传感器性能：相机焦距、像素尺寸

• 飞行方案：航高、重叠率设置

其中：

• 航向基线长度 = 航高 × (1 - 航向重叠率) / tan(视场角/2)

• 旁向基线长度 = 航高 × (1 - 旁向重叠率) / tan(视场角/2)

典型场景示例

注：复杂结构（如斜拉索、桥塔）需额外增加20-30%补拍量

2. 照片清晰度要求

分辨率计算

GSD = \frac{传感器宽度}{像元大小} × \frac{航高}{焦距}

典型配置：

• 相机：索尼ILX-LR1（6100万像素，像元3.76μm）

• 焦距：35mm

• 航高30m时：GSD ≈ 3.2mm/像素

精度对应要求

3. 存储容量计算

单张照片大小

• RAW格式：80-120MB（6100万像素）

• 压缩格式（无损）：20-40MB

• JPEG：5-10MB

总存储需求

注：

1. 含LiDAR数据时需额外增加点云存储（平均1公里桥梁约50GB LAS文件）

2. 实际项目建议预留2倍空间用于中间文件

4. 技术优化方案

存储节省技巧

• 分块压缩：使用ECW/JPEG2000格式，体积减少40%

• 智能筛选：AI预剔除模糊/重复影像（可减量30%）

• 分层存储：

• 热数据：SSD存储原始照片（处理阶段）

• 冷数据：迁移至对象存储（如AWS S3 Glacier）

效率提升措施

• 边缘计算：无人机端实时生成预览模型，仅回传关键数据

• 5G传输：武汉杨泗港大桥项目实测5G上传速率达800Mbps

5. 典型项目参考

案例1：杭州某高架桥（1.2公里简支梁）

• 设备：大疆M300+P1（45°倾斜）

• 照片：1,850张（35MB/张）

• 总数据量：65GB（RAW）+15GB（成果模型）

• 建模精度：平面4mm，高程6mm

案例2：广州斜拉桥（主跨500米）

• 设备：M350+L1激光雷达+ILX-LR1

• 照片：6,200张+200万点云

• 总数据量：480GB（含多期比对数据）

• 建模精度：平面2mm，高程3mm

结论建议

1. 基础需求：1公里常规桥梁建议准备500GB+存储空间

2. 设备选型：

• 优先选择6100万像素以上全画幅相机

• 复杂结构需搭配激光雷达

3. 飞行策略：

• 先全局扫描（高航高），再局部补拍（低航高）

• 使用RTK定位减少地面控制点数量
