有源和无源相控阵雷达

控阵雷达的原理主要基于相位控制和电子扫描，其关键组成部分和工作原理可以用以下几点来概述：

天线阵列：相控阵雷达的天线由大量相同的辐射单元（即“阵元”）组成，这些辐射单元通常排列成一个面阵。每一个辐射单元都能独立地受波控和移相器的控制，以得到精 确可预测的辐射方向图和波束指向。

相位控制：通过控制每个阵元发射电磁波的相位和幅度，相控阵雷达能够强化电磁波在指定方向上的强度，并压抑其他方向的强度。这样，雷达波束的方向就可以被精 确地控制和调整，而无需像传统雷达那样通过天线的物理转动来扫描目标。

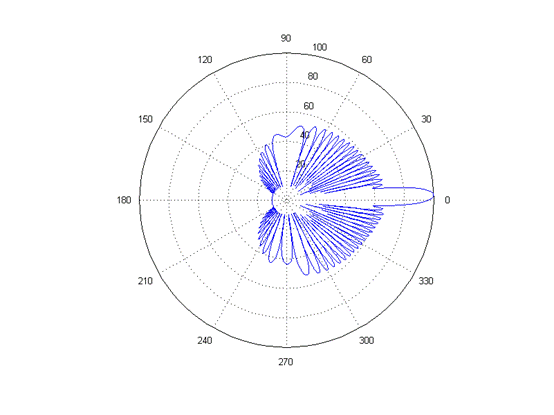

波束形成：当所有阵元以相同的相位和幅度发射电磁波时，它们会在空间中形成一个合成的波束。通过改变不同阵元的相位，这个合成波束的方向可以被改变，从而实现对不同方向的扫描。

快速扫描：由于相控阵雷达无需转动天线，因此它具有非常快的扫描速度。它可以在极短的时间内完成对整个空域的扫描，大大提高了雷达的反应速度和数据更新率。

多种应用：相控阵雷达广泛应用于军事领域，包括舰载雷达、机载雷达以及地面防空系统等。它们能够提供高精度的目标检测和跟踪能力，是现代防空和反导系统的重要组成部分。

相控阵雷达具有许多优点，如扫描速度快、波束灵活可控、抗干扰能力强、可靠性高等。它的应用领域非常广泛，包括通信、雷达和测距、医疗以及激光雷达等领域。然而，相控阵雷达也存在一些缺点，如扫描角度有限、旁瓣问题、加工难度高以及接收面大、信噪比差等。

无源相控阵雷达（Passive Electronically Scanned Array Radar，简称PESA雷达）

发射信号的产生依赖于天线后方的集中式发射机机，经信号放大器，再利用电磁波导（波导管）或空间馈电方式传送到阵列单元上面，接收时则反向而行。阵列单元只有改变“信号相位”的能力，不会产生并发射信号。

源相控阵雷达被称作“被动相控阵”或无源相控阵。尽管其不直接产生讯号，但通过计算机控制改变相移，可以改变波束的指向角度，从而在期望的方向上形成波束，实现波束指向的控制，而不需要通过机械运动来实现。

有源相控阵雷达（Active Electronically Scanned Array Radar，简称AESA雷达）

其核心特点在于，其每个辐射器（天线单元）都配装有一个发射/接收（T/R）组件，这使得每个组件都能独立地产生和接收电磁波。这种设计使得有源相控阵雷达在频宽、信号处理和冗度设计上相较于无源相控阵雷达具有显著优势。

由于其高性能、高可靠性和高适应性等特点，有源相控阵雷达正逐渐替代机械扫描雷达和无源相控阵雷达，成为雷达技术的主流发展方向。

• 主要优点：

• 主要缺点：
