无人机桥梁检测效率问题-高精度3D建模及航线规划

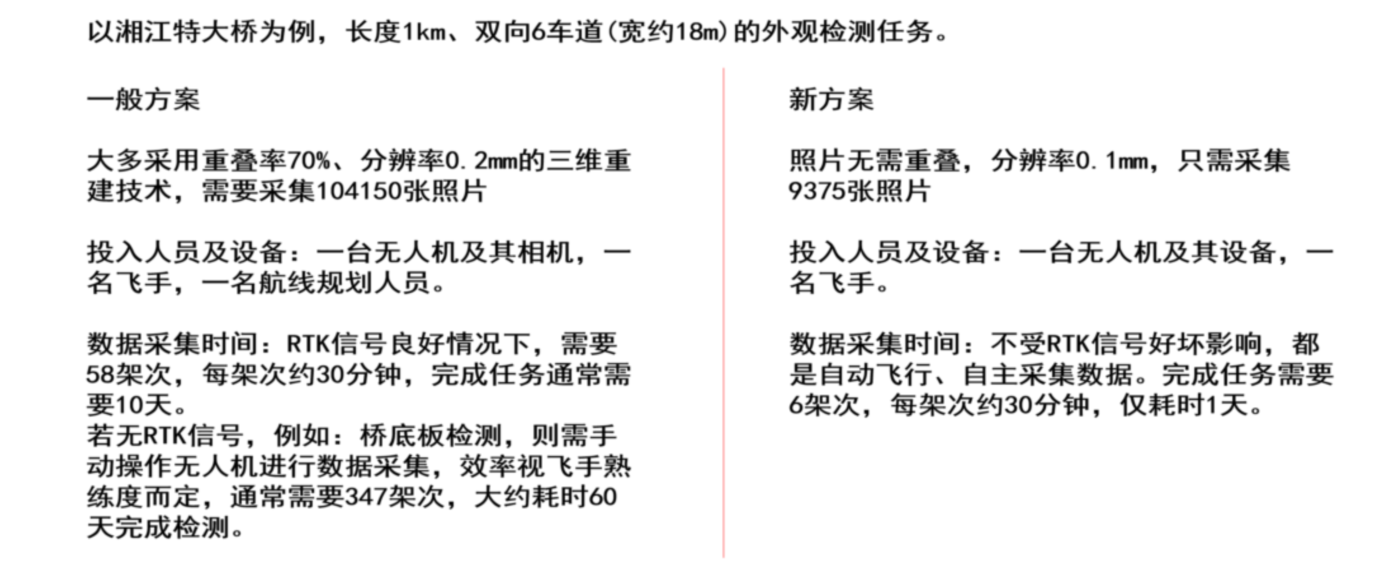

无人机桥梁检测的效率分析

结论-并没有提升效率

• 飞行任务制定步骤繁琐且续航限制

需要首先对大桥建立高精度的3D建模，根据任务制定无人机的飞行路径以及动作，商用无人机续航通常仅30-40分钟，单个任务需要细分多次飞行任务（不同的起飞点及航线）

要实现大桥的3D建模以满足无人机自主飞行航线规划的需求，需要结合高精度数据采集、智能航线规划、三维重建等技术。

1. 数据采集：获取高精度桥梁数据

无人机航线规划的基础是高精度的桥梁3D模型，因此需要先进行数据采集，主要包括：

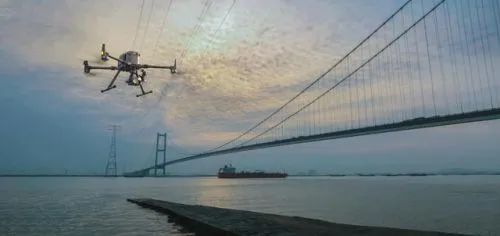

• 倾斜摄影：使用多旋翼无人机（如大疆M300 RTK）搭载五镜头相机，从不同角度拍摄桥梁，确保覆盖桥面、桥墩、拉索等关键部位。

• 激光雷达（LiDAR）扫描：适用于复杂结构（如斜拉桥、悬索桥），可穿透植被获取毫米级精度的点云数据。

• 红外热成像：辅助检测桥梁内部缺陷（如混凝土空洞、钢筋锈蚀）。

• 近景摄影测量：针对桥梁细节（如裂缝、螺栓）进行近距离拍摄，提高模型精度。

关键点：

• 航向重叠率≥70%，旁向重叠率≥65%，确保影像拼接质量。

• RTK/PPK定位：提高影像地理定位精度，减少后期模型拼接误差。

2. 三维建模：生成高精度桥梁数字孪生

采集的数据需通过专业软件处理，生成可用于航线规划的3D模型：

• 实景三维重建：

• 使用ContextCapture、Pix4D或大疆智图进行点云生成和Mesh建模。

• 结合BIM（建筑信息模型），如CATIA或Revit，增强结构细节。

• 数字孪生优化：

• 将无人机采集的实景模型与BIM模型融合，提高模型精度。

• 对模型进行泊松圆盘采样，优化关键观测点分布。

关键点：

• 模型需包含结构关键点（如桥墩、拉索锚固区），便于后续航线规划。

• 模型格式支持OBJ、FBX或LAS，兼容主流航线规划软件。

3. 航线规划：基于3D模型制定自主飞行路径

无人机航线需结合桥梁结构特点，确保全覆盖、高效率、避障安全：

（1）智能航线生成方法

• 泊松圆盘采样+视角优化：

• 对3D模型表面进行采样，生成观测点

• 基于可重建性规则（交会角、分辨率）优化拍摄视角

• 分区聚类：

• 将桥梁划分为不同区域（如桥面、桥墩、拉索），分别规划航线

• 采用分层聚类，针对不同高度调整飞行策略（如悬索桥主缆需近距离环绕拍摄）

（2）航线规划软件

• 大疆Pilot：支持倾斜摄影航线，适用于常规桥梁检测

• UgCS：可结合LiDAR数据，优化复杂桥梁的避障航线

• 自主开发算法：

• 如专利技术中的“优视摄影测量”方法，智能选择最佳拍摄视角

关键点：

• 航线需避开禁飞区（如高压线、桥塔）

• 采用自适应飞行速度，在复杂区域降低速度以提高成像质量

大桥3D建模

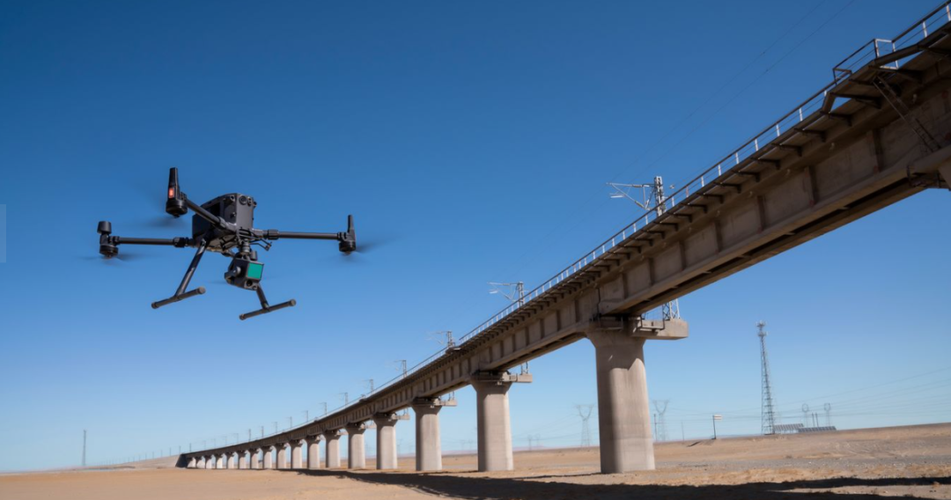

一、航线飞行（推荐方案）

优势：

1. 精度保障

• 通过预设的网格化航线（航向/旁向重叠率≥70%），确保无遗漏覆盖全桥，避免人工操控的视角盲区。

• 结合RTK/PPK定位（精度达厘米级），减少影像拼接误差。

2. 效率提升

• 自动飞行可快速完成大范围采集（如200米跨径桥梁约需30分钟）。

• 软件（如大疆智图、Pix4D）直接导出兼容建模的影像序列。

3. 标准化作业

• 适用于常规桥梁（梁桥、拱桥），重复检测时航线可复用。

适用场景：

• 桥梁整体建模（需全局覆盖）

• 规则结构检测（如桥面、桥墩等大面积区域）

典型案例：

杭州湾跨海大桥采用大疆M300 RTK+五镜头相机，通过自动航线完成全桥三维重建，模型精度达3mm。

一、航线规划核心要素

结构适应性规划

• 针对不同桥梁类型（斜拉桥/悬索桥/梁桥）采用差异化方案：

• 斜拉桥需设置螺旋上升航线覆盖拉索（建议半径3-5m）

• 悬索桥主缆检测采用平行跟踪航线（间距1.5m）

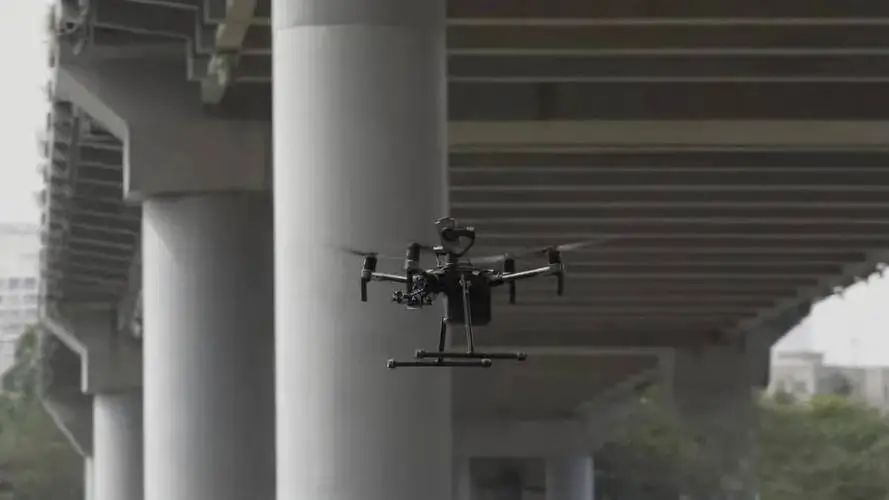

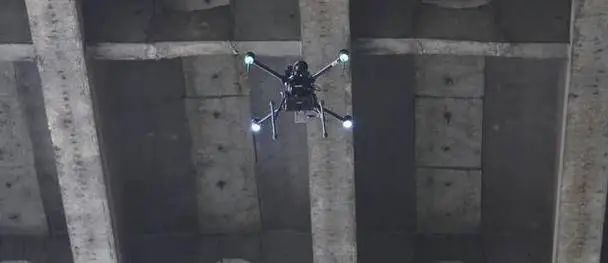

• 箱梁桥底采用蛇形航线（距表面2-3m）

传感器参数优化

• 相机倾斜角度：

• 桥面：30°倾斜+垂直拍摄

• 桥墩：45°交叉拍摄

• 分辨率要求：

• 混凝土裂缝识别：≥3mm/像素

• 钢构件锈蚀检测：≥1mm/像素

飞行参数计算

• 航高公式：H = (f×GSD)/a
  （f焦距，GSD地面分辨率，a传感器尺寸）

• 航速控制：

• 常规检测：3-5m/s

• 高精度建模：1-2m/s

二、KMZ文件制作规范

关键参数设置

• 航点属性：

• 必须包含高程基准（WGS84椭球高+大地高转换）

• 每个航点设置悬停时间（裂缝检测点建议2-3s）

• 样式规范：

• 不同检测区域使用颜色编码

• 航点图标区分拍摄类型（红圈=垂直/蓝三角=倾斜）

1. 特殊区域标记

• 禁飞区：使用多边形围栏（透明度50%红色填充）

• 重点检测区：黄色高亮显示+200%图标放大

三、典型参数配置表

五、质量验证流程

1. 覆盖度检查

• 使用三维卷积算法计算：
  Coverage = Σ(Voxel_observed)/Σ(Voxel_total)

1. 精度验证

• 布设不少于9个地面控制点

• 检查点中误差要求：

• 平面≤3cm

• 高程≤5cm

1. KMZ验证清单

• 坐标系一致性检查

• 航点高程逻辑校验

• 禁飞区冲突检测

• 传感器参数匹配验证

六、工程应用建议

1. 大型桥梁分级规划

• 将跨海大桥按跨径划分为若干检测单元

• 每个单元独立生成KMZ子文件

1. 动态更新机制

• 每次检测后更新：

• 病害分布热力图

• 结构变形修正参数

• 历史航线版本管理（建议保留最近5次）

通过以上标准化流程，可确保桥梁检测航线的安全性、完整性和可重复性。实际作业时应结合具体桥梁的BIM模型进行仿真验证，推荐使用Pix4Dmatic进行航线预演。

在桥梁检测的无人机航测中，布设地面控制点（Ground Control Points, GCPs）是确保三维建模精度的关键技术环节。

一、地面控制点解决的核心问题

1. 绝对精度控制

• 消除无人机RTK/PPK单独作业时的累计误差（尤其是高程方向）

• 将模型坐标系统一到工程坐标系（如CGCS2000）

2. 几何变形校正

• 补偿镜头畸变引起的模型扭曲

• 修正桥梁大跨度结构的投影变形（跨径＞200m时尤为关键）

3. 多期数据对齐

• 实现不同时期检测数据的毫米级匹配（用于变形监测）

• 解决无纹理区域的匹配难题（如钢箱梁光滑表面）

4. 传感器标定验证

• 校验激光雷达点云与光学影像的配准精度

• 评估多源数据融合质量

二、技术路线实施步骤

（1）控制点布设方案设计

• 空间分布原则：

• 遵循"周边+内部"的立体分布

• 桥梁关键部位强制布设（支座、伸缩缝、索塔基础）

• 控制点间距≤1/5桥长（跨海大桥需加密至100m间隔）

（2）控制点制作标准

• 材质选择：

• 混凝土桥面：嵌入式不锈钢标志点（直径30cm）

• 钢桥面：磁性靶标（带十字刻划）

• 临时点：高反差喷漆图案（L形或十字形）

• 尺寸规范：

• 最小尺寸 ≥ 10×GSD（如3cm/像素时需30cm靶标）

（3）测量实施

• 测量设备：

• 采用0.5"级全站仪（如Leica TS60）

• GNSS接收机（平面5mm+高程10mm精度）

• 观测要求：

• 全站仪至少3测回观测

• GNSS静态观测≥30分钟（PDOP<3）

（4）数据处理

• 平差计算：

• 平面≤3mm

• 高程≤5mm

• 使用TBC软件进行三维约束平差

三、常见问题对策

通过科学布设地面控制点，可将桥梁三维模型的绝对精度控制在1-3cm级，满足《公路桥梁养护规范》(JTG 5120-2021)对结构变形监测的精度要求。未来随着SLAM技术和GNSS/INS紧组合的发展，控制点数量可逐步减少，但关键部位仍需保留基准控制。
