桥梁检测是一项系统性工程，旨在全面评估桥梁结构的安全性和耐久性。其检测内容可归纳为以下六大方面：

一、结构检测

1. 上部结构检测

• 梁体：裂缝分布（宽度、长度、走向）、混凝土剥落、钢筋锈蚀

• 支座：位移量、锈蚀状况、橡胶老化程度

• 伸缩缝：止水带破损、缝宽变化、锚固区混凝土开裂

1. 下部结构检测

• 桥墩/台：倾斜度、表面风化、基础冲刷

• 基础：沉降观测（精度需达0.1mm）、桩基完整性

二、材料性能检测

1. 混凝土检测

• 强度（回弹法/取芯法）

• 碳化深度（酚酞试剂法）

• 氯离子含量（滴定法）

1. 钢结构检测

• 焊缝质量（超声波探伤）

• 涂层厚度（磁性测厚仪）

• 应力监测（光纤传感器）

三、荷载能力评估

1. 静载试验

• 测试车辆分级加载

• 挠度测量（激光位移传感器）

1. 动载试验

• 模态分析（频率响应函数）

• 冲击系数测定

四、特殊检测项目

1. 水下检测

• 冲刷深度（多波束测深）

• 桩基裸露情况（ROV观测）

1. 抗震性能检测

• 支座抗震能力

• 结构抗震构造措施

五、环境因素监测

1. 腐蚀环境监测

• 大气盐分含量

• 酸雨pH值记录

1. 温度影响

• 温度应力监测

• 伸缩缝温度变形

六、附属设施检测

1. 排水系统

• 泄水管堵塞情况

• 桥面横坡排水效率

1. 安全设施

• 护栏防撞等级

• 照明系统完好率

检测技术发展：

现代检测已形成"三位一体"技术体系：

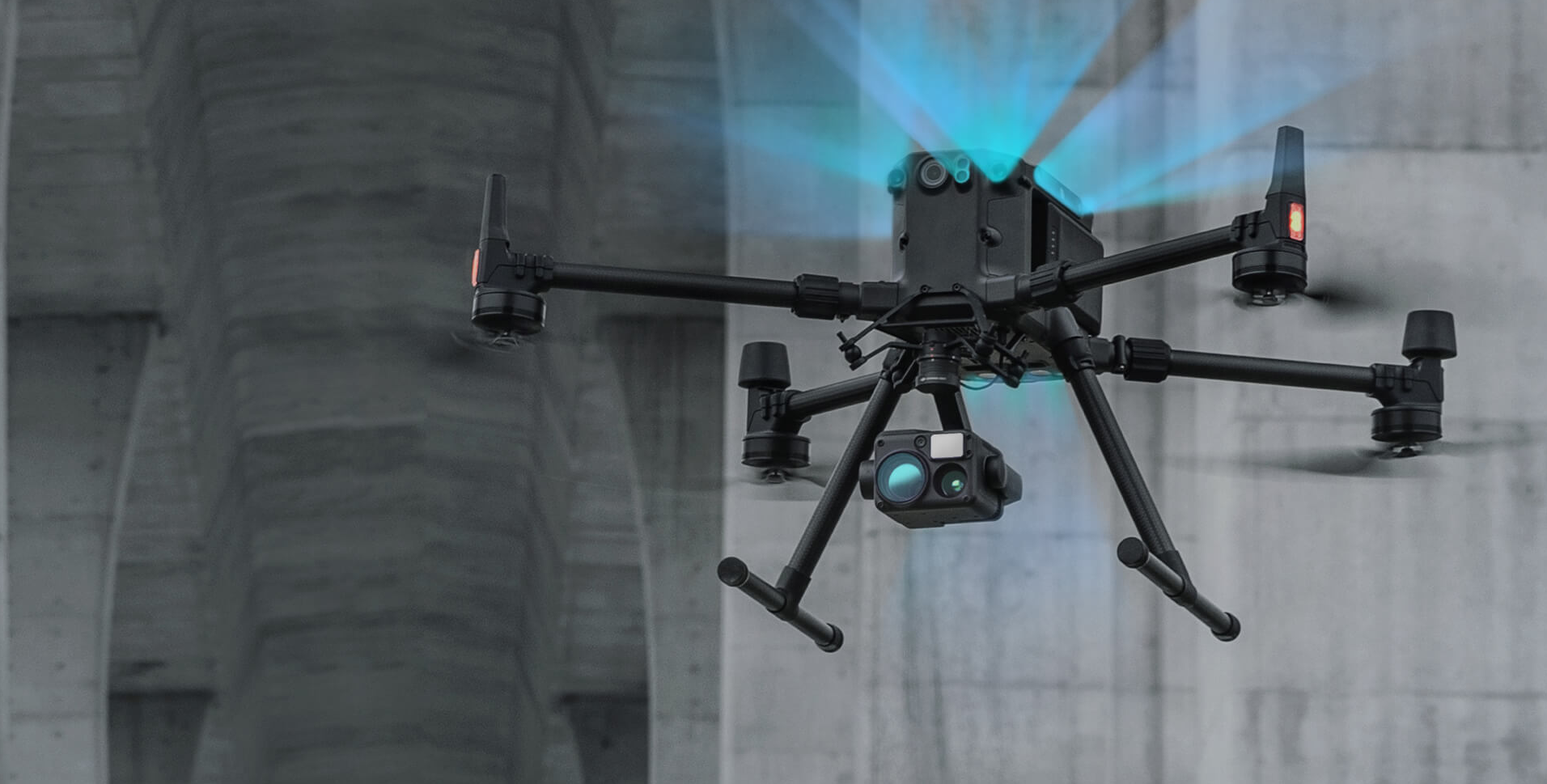

1. 无人机检测：配备激光雷达（精度2mm）、红外热像仪（温差0.1℃）

2. 机器人检测：爬索机器人（载重5kg）、水下机器人（下潜50m）

3. 智能分析系统：BIM平台集成检测数据，AI病害识别准确率＞90%

检测周期：

• 常规检测：1次/年（目测）+1次/2-3年（仪器）

• 特殊检测：灾后24小时内应急检测

• 长期监测：重要桥梁建立实时监测系统（采样频率≥1Hz）

当前技术瓶颈在于隐蔽病害识别（如预应力管道灌浆密实度）和剩余寿命预测精度（误差＜10%）。未来将向智能化、自动化、标准化方向发展，建立全寿命周期数字档案。

桥梁检测的收费标准因检测项目、桥梁规模、检测方法、地区差异等因素而有所不同。以下是常见的收费范围和影响因素：

一、主要检测项目及参考报价

1. 外观检测

• 费用：0.5~1元/㎡（常规目测）

• 适用：裂缝、剥落、锈蚀等表面病害检查。

2. 结构检测（含无损检测）

• 费用：5~10元/㎡（如回弹法测混凝土强度、超声波探伤）

• 适用：混凝土强度、钢筋锈蚀、内部缺陷检测。

3. 荷载试验

• 静载试验：2.5万~5万元/孔（简支梁桥），特大桥可达10万元/孔。

• 动载试验：1万~3万元/孔。

4. 水下基础检测

• 小型桥梁：5万~15万元

• 大型特大桥：20万~50万元（如斜拉桥、悬索桥）。

5. 三维激光扫描（LiDAR）

• 费用：2万~5万元/次（高精度点云建模）。

6. 桥梁定期检查（综合）

• 特大桥：单次约4万元

• 中小桥：1万~3万元/次。

二、影响收费的关键因素

1. 桥梁规模: 跨度大、结构复杂（如斜拉桥）检测费用更高。

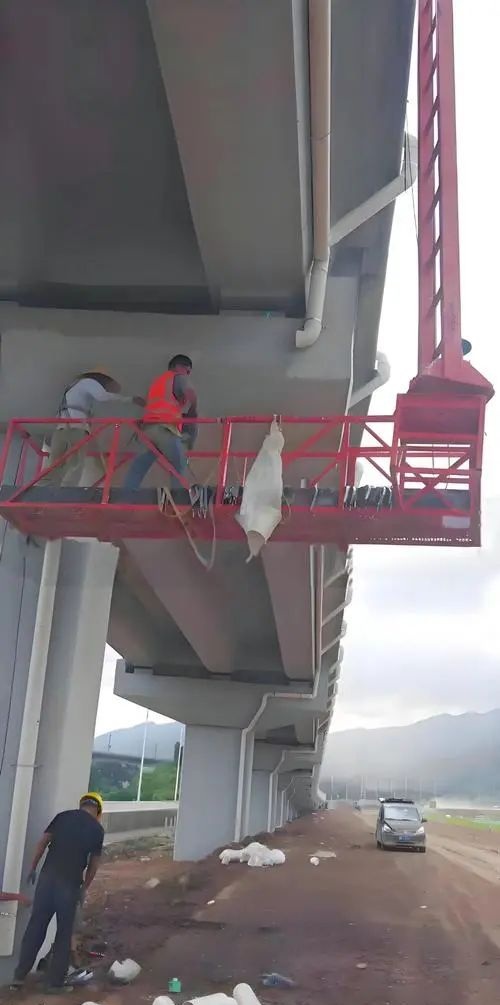

2. 检测方法: 传统人工检测（如潜水员）费用较低，而无人机+AI分析或水下机器人成本较高。

3. 地区差异: 经济发达地区（如北京、上海）人工和设备成本更高，检测费上浮20%~30%。

4. 检测频率与紧急程度:灾后应急检测可能加收30%~50%费用。

三、最低收费标准

• 道路/桩基检测：单次最低2000元

• 桥梁/构造物检测：单次最低3000元

• 交通工程现场检测：单次最低5000元。

桥梁检测需要哪些专业设备？

桥梁检测需要一系列专业设备，以确保检测的全面性和准确性。以下是一些常用的桥梁检测设备：

• 无损检测设备

1. 超声波检测仪：用于检测桥梁内部的缺陷，如裂缝、空洞等。

2. 磁粉探伤仪：用于检测桥梁表面及近表面的裂纹和损伤。

3. X射线探伤仪：用于对桥梁内部结构进行无损探伤，确定材料内部的缺陷和厚度。

4. 红外线热像仪：通过感应物体发出的红外辐射，生成热图像，反映桥梁表面的温度分布，检测热异常和结构损伤。

5.


• 应变与变形监测设备

1. 应变计:用于测量桥梁结构的应力和应变。

2. 位移计:用于测量桥梁的位移和变形。

3. 百分表、千分表：用于测量桥梁的微小变形。

4. 精密水准仪、全站仪：用于测量桥梁的几何尺寸和高程。

5.


• 动态监测设备

1. 加速度计：用于测量桥梁的振动情况，评估其动态性能。

2. 振动测试仪：通过检测桥梁的振动特性，判断桥梁是否存在损伤或变形。

3. 桥梁挠度仪：用于测量桥梁在动载作用下的挠度。

其他设备

1. 视觉检测设备：包括望远镜、放大镜、照相机等，用于对桥梁的可见部分进行全面检查。

2. 荷重传感器、压力传感器：用于测量桥梁承受的荷载和压力。

3. 静力水准仪、测斜仪：用于测量桥梁的倾斜度和沉降。

4.

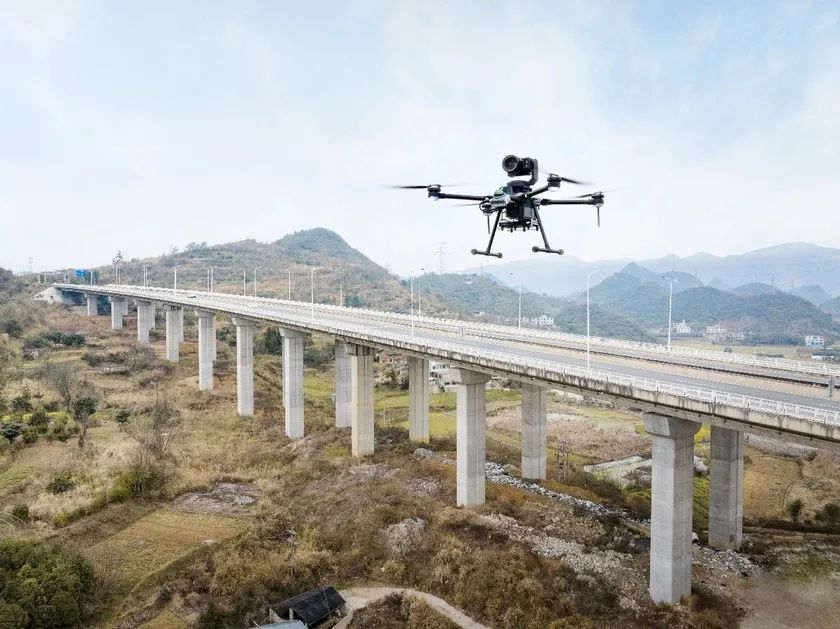

无人机在桥梁检测中的应用已经相当广泛，能够覆盖桥梁外观检查、结构病害识别、三维建模等多个关键检测项目。虽然无人机无法完全替代传统检测手段（如荷载试验、超声波探伤等），但其在高效性、安全性、数据精度方面具有显著优势。以下是无人机在桥梁检测中的具体应用范围及局限性分析：

一、无人机可实现的桥梁检测内容

1. 外观检查（覆盖80%以上常规检测需求）

• 裂缝检测：搭载6100万像素相机可识别0.2mm级裂缝，并通过AI算法自动标注裂缝长度、宽度

• 锈蚀与涂层剥落：红外热成像检测钢材锈蚀，高分辨率相机捕捉混凝土露筋、剥落。

• 螺栓脱落与PE护层破损：

• 通过图像比对技术，发现斜拉桥螺栓脱落及缆索PE护层开裂3。

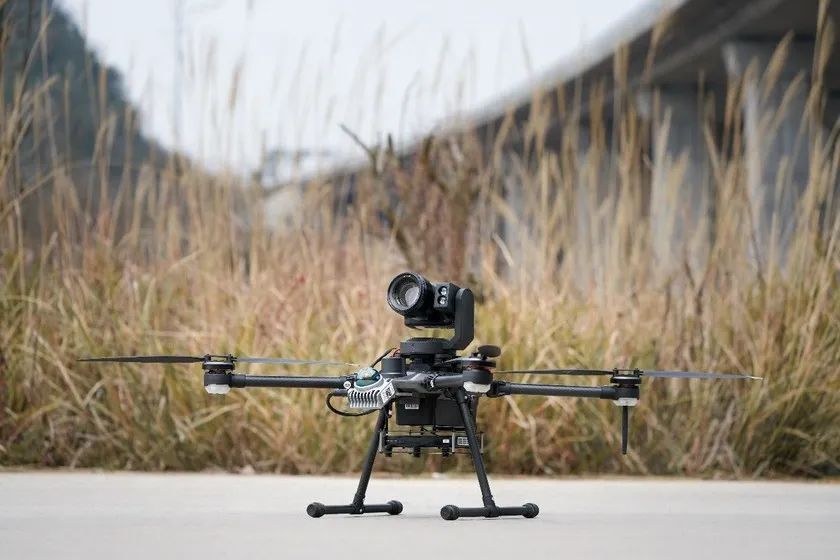

重庆交通检测与索尼ILX-LR1相机携手，通过2年的探索实践，成功为桥梁检测领域开辟了一条智能化、高效化的新路径。

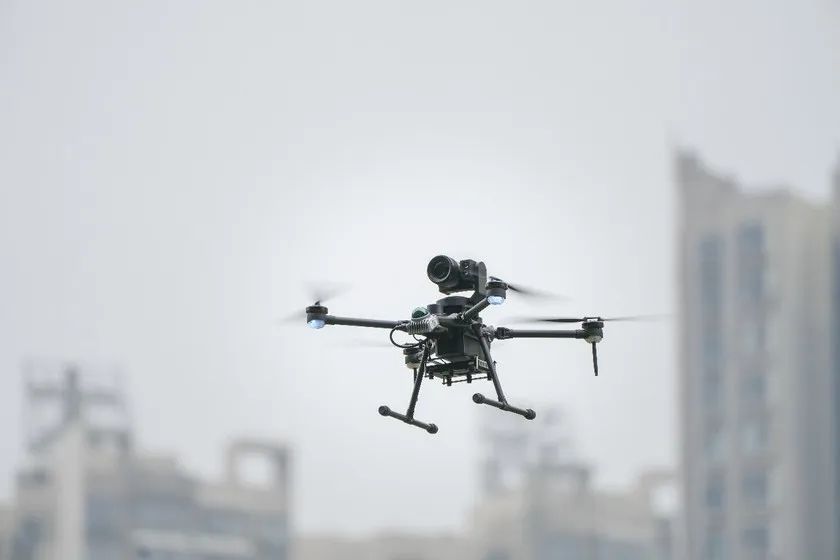

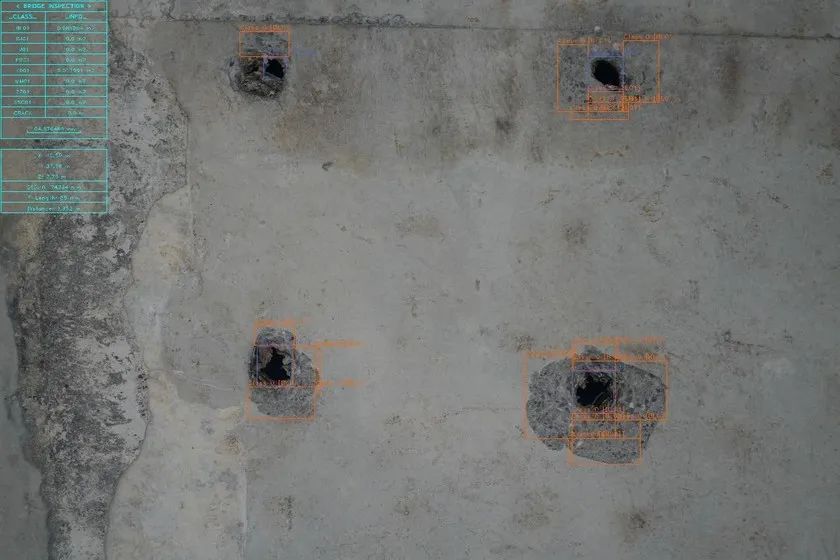

系统借助无人机灵活的空间移动能力与索尼ILX-LR1的高像素性能，对桥梁的每一个角落进行全面、细致地巡视和拍摄，通过清晰影像，辅以前端的AI智能分析，实现桥梁实时建模和病害实时识别标定等功能，为桥梁的养护提供精准的科学决策。

智能精准，提高专业检测效率

　　这套无人机桥梁检测系统的核心在于搭载了索尼ILX-LR1相机，这款高性能相机为系统注入了强大的动力。

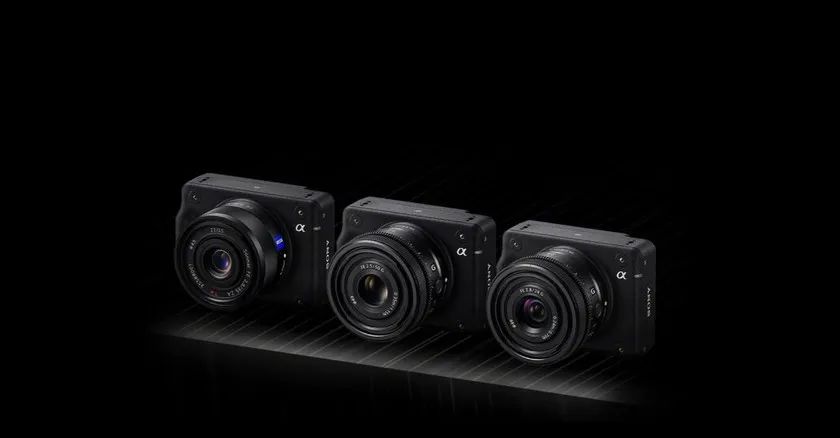

　　索尼ILX-LR1是一款全画幅相机，拥有6100万像素，确保了拍摄的图像具有高分辨率和丰富的细节，为AI算法提供了准确的数据基础。ILX-LR1体积小巧，无屏幕、无电池的设计使它能更适应无人机的搭载要求，减少系统的整体重量和体积，提高飞行的稳定性。

ILX-LR1的可集成性也是其一大优势。ILX-LR1可接受长时间运行的直流供电，无需更换电池。通过其6Pin接口，无人机遥控器能够远程控制相机的电源、曝光、对焦、快门参数等，为系统集成提供了极大的便利。机身六个面上的螺孔设计，使得安装更加简单快捷。此外，E卡口的镜头接口也为拍摄提供了丰富的镜头选择，为不同场景的应用提供全面的支持。

2. 结构变形与位移监测

• 三维激光扫描（LiDAR）：生成桥梁高精度点云模型，分析桥墩倾斜、梁体变形（精度达2mm）

• 支座滑移检测：多角度拍摄后生成三维模型，分析支座位移

3. 隐蔽病害初步筛查

• 红外热成像：检测混凝土内部空洞、脱空（温差0.1℃可识别）

• 磁粉探伤（需特殊传感器）：部分研究型无人机可搭载磁粉探伤仪检测钢桥裂纹

二、无人机检测的局限性

尽管无人机能覆盖大部分外观检测需求，但以下项目仍需传统方法配合：

1. 荷载试验：需实际施加荷载（静载/动载），无人机无法替代。

2. 内部无损检测（NDT）：

• 超声波检测混凝土内部缺陷

• 钢筋锈蚀深度测量（需电磁感应仪）

3. 材料强度测试：

• 回弹法/取芯法测混凝土强度

4. 长期结构健康监测：

• 需固定传感器（如光纤、应变计）实时监测应力、振动。

结论

无人机已能完成桥梁检测中60%-70%的常规项目，尤其在外观检查、三维建模、应急检测方面优势显著，但在荷载试验、内部无损检测等领域仍需结合传统方法。未来随着传感器和AI技术的进步，无人机检测的覆盖范围将进一步扩大。
