智能手机AR的SLAM

高级视图：当您第 一次使用 Google ARCore、Apple ARKit 或 Microsoft Mixed Reality 启动 AR 应用程序时，系统对环境了解不多。它开始处理来自各种来源的数据——主要是相机。为了提高准确性，该设备结合了来自其他有用传感器（例如加速度计和陀螺仪）的数据。

基于这些数据，SLAM算法有两个目标：

1.      构建环境地图

2.      在该环境中找到设备

SLAM – 同时定位和建图

为了使增强现实发挥作用，SLAM 算法必须解决以下挑战：

1.      未知空间

2.      不受控制的相机。对于目前基于手机的AR来说，这通常只是单目摄像头。

3.      即时的。

4.      无漂移。

SLAM 剖析

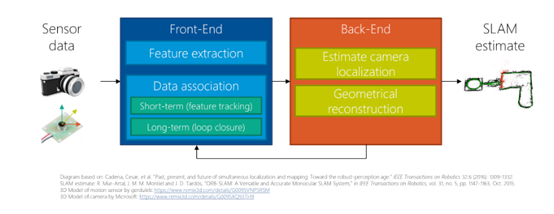

SLAM算法概述

该系统由4部分组成：

1.      传感器数据：在移动设备上，这通常包括相机、加速度计和陀螺仪。它可能会通过 GPS、光传感器、深度传感器等其他传感器进行增强。

2.      前端：第 一步是特征提取，如第 1 部分所述。这些特征还需要与地标相关联——具有 3D 位置的关键点，也称为地图点。此外，需要在视频流中跟踪地图点。
长期关联通过识别以前遇到过的地方（循环闭合）来减少漂移。

3.      后端：负责建立不同帧之间的关系，定位相机（姿势模型），以及处理整体几何重建。一些算法创建稀疏重建（基于关键点）。其他人则尝试捕获环境的密集 3D 点云。

4.      SLAM 估计：结果包含跟踪的特征、它们的位置和关系，以及摄像机在世界中的位置。

ORB-SLAM 是一种视觉算法，因此不使用加速度计和陀螺仪的里程计。

ORB-SLAM算法依赖于ORB特征跟踪算法

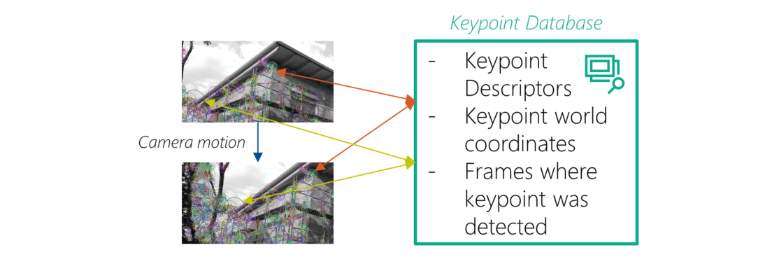

一般来说，ORB-SLAM 会分析每一帧的关键点。然后将它们与检测到这些关键点的关键帧的引用一起存储在地图中。这种关联很重要；它用于匹配未来的帧并优化先前存储的数据。

将关键点转换为 3D 地标

SLAM 最有趣的部分之一是 2D 相机帧中找到的关键点实际上如何获得 3D 坐标（然后称为“地图点”或“地标”）。

每当算法从相机获取新帧时，它首先执行关键点检测。然后将这些关键点与前一个相机帧进行匹配。到目前为止，相机的运动提供了一个很好的想法，可以在新帧中再次找到相同的关键点；这有助于满足实时要求。匹配产生初始相机姿态估计。

接下来，ORB-SLAM 尝试改进估计的相机姿态。该算法将其地图投影到新的相机框架中，以搜索更多关键点对应关系。如果足够确定关键点匹配，它会使用附加数据来优化相机姿势。

通过对连接帧中的匹配关键点进行三角测量来创建新的地图点。三角测量基于帧中关键点的 2D 位置以及整个帧之间的平移和旋转。最初，匹配是在两个帧之间计算的，但后来可以扩展到其他帧。

环路检测和环路关闭

SLAM 算法中的另一个关键步骤是循环检测和循环闭合：ORB-SLAM 检查帧中的关键点是否与先前检测到的不同位置的关键点相匹配。如果相似度超过阈值，算法就知道用户回到了已知的地方；但途中的不准确可能会导致偏移。

通过将坐标校正从当前位置传播到之前的位置到整个图表，地图将根据新知识进行更新。

SLAM & 谷歌+微软+苹果？

l  谷歌：谷歌描述了 ARCore 使用一种称为并发里程计和地图绘制的过程- 这本质上只是更广泛的术语 SLAM 的另一个名称。该名称还表明他们正在集成用于里程计的惯性传感器。专利中描述了一般架构。关于 SLAM 的维基百科文章提到，Google 正在使用与之前描述的类似的捆绑调整/最 大后验 (MAP) 估计。

l  微软： HoloLens 和 Windows Mixed Reality 中发生的大部分事情都是基于之前针对 Kinect 所做的研究。因此，微软与 SLAM 相关的专利早在多年前就已公布。此外，HoloLens 的新研究模式允许访问 SLAM 算法执行的结果。Microsoft在 GitHub 上提供了一些入门示例，包括 OpenCV 集成。

l  苹果：苹果收购了开发SLAM算法的Metaio和FlyBy。苹果使用视觉惯性里程计/SLAM——因此他们还将摄像头与其他手机传感器结合起来以提高精度。

基于智能手机的增强现实

SIFT 算法对于许多研究课题都很有价值，包括自动汽车导航。因此，提高和扩展质量和性能是一个非常活跃的研究课题。

Paul 等人在“紧耦合单目、双目和立体 VINS 的比较分析” (2017) 中。比较将惯性测量单元 (IMU) 与光学传感器的数据相结合的算法，当今大型商业 AR 框架也是如此。除此之外，他们还将新算法与最 先进的ORB-SLAM2和OKVIS算法进行了比较，发现新算法进一步提高了可靠性和速度。

此外，将语义引入 SLAM 算法的尝试也显示出前景，Schönberger、Johannes L. 等人的“语义视觉定位” （2018 年）就证明了这一点。

当然，AR 系统通常会尝试越来越多地了解环境。虽然 ARKit 和 ARCore 是从跟踪简单平面开始的，但 HoloLens 已经尝试通过空间理解推断更多知识。Apple 通过ARKit 2引入了 3D 对象跟踪。因此，我们看到虚拟对象和真实环境之间的集成得到极大改善。
