o    PSE和PD

供电的设备是 PSE(power sourcingequipment，PSE)

被供电的设备是 PD(powereddevices，PD)

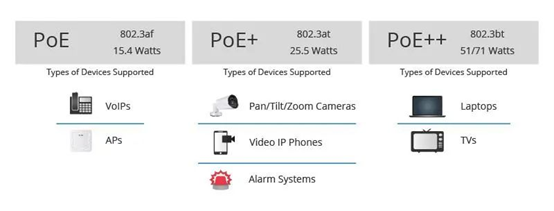

POE、POE+、POE++

n  POE： Type 1 PoE

1.      IEEE802.3af

2.      供电端口电压在44V－57V之间，功率达到15.4W

3.      终端设备端口电压在37V－57V之间，功率达到12.95W

n  POE+：Type 2 PoE

1.      IEEE802.3at

2.      供电电压在50V－57V之间，功率达到30W

3.      端设备端口电压在42.5V－57V之间，功率达到25.5W

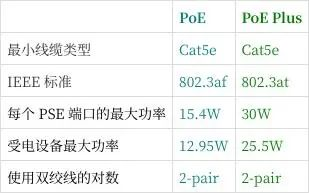

POE和POE+采用 Cat5 电缆就可以了，四对双绞线电缆中的两对（第 1、2 和 3、6 对）提供电力，PoE+ 相比POE可以提供几乎两倍的功率

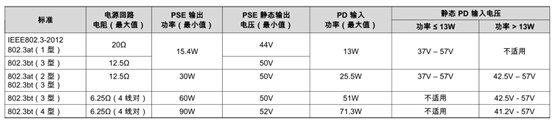

n  PoE++技术分为两类，Type 3 PoE和Type 4 PoE

1.      Type 3 PoE可以像PoE和PoE+一样，使用双绞线的两根来供电；也可以像Type 4 PoE一样，使用全部四根铜线来供电。

2.      Type 4 PoE则明确使用四根铜线拉供电。用于供电的铜线越多，能提供的功率就越大。

3.      PoE++ Type 3

供电电压在50V－57V之间，与PoE+端口一样，但功率翻倍达到60W；

设备电压也跟PoE+端口一样在42.5V－57V之间，功率也翻倍达到51W。

4.      PoE++ Type 4

供电电压略有提升，在52V－57V之间，功率提升到100W；

设备电压在41.1V－57V之间，功率提升到71W。

使用Type 4 PoE交换机时，甚至可以给笔记本电脑和电视来远程供电。

POE能传250米距离吗

§  PoE供电距离是由数据信号的传输距离决定的，单纯的电力是可以传输很远的，但是数据信号的传输距离是由网线决定的，普通的5类线数据信号传输距离大概是100米左右。工程上为保证施工质量，一般取80-90米。请注意，这里的传输距离指的是最 大速率的情况，比如100M。

§  以太网标准规定传输距离最远是100米，实际操作中，网线也能超过100米的有效传输，质量好的能达到120米左右，也就是无氧铜Cat.5的网线， 或6类网线。

§  现在很多PoE厂家都推出150米，长距离250米供电、甚至是500米传输距离的POE。250米传输距离是怎么回事，其实，办法是有的，如果将速率下降到10M，即传输带宽10M，传输距离就可以延长到250米，采用这种技术并不能提供高带宽，带宽由100M变压缩成10M。

§  而且，并不是所有POE交换机只要降低到10M带宽就能轻松地传输250米，这还得取决于交换机的品质，如果交换机内部交换芯片自适应能力太差、电源芯片管理能力不强，即便强制10M传输，也不能保证250米稳定传输，甚至连150米也达不到。

§  所以理论上达到传输250米的情况是，需要POE采用大功率设计，POE电源芯片采用进口优质工业级芯片，电源管理模块能智能自动识别IEEE802.3af/at标准，自动功率调节，同时采用8芯智能供电技术。

§  250米远距离传输需要超5类，8芯网线。交换机是8芯供电，设备侧8芯受电。

PoE级联

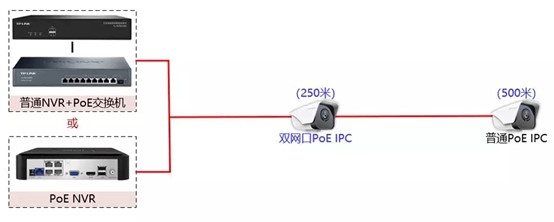

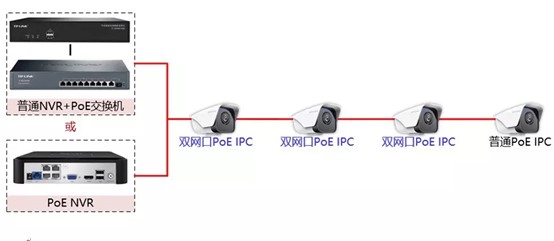

§  双网口PoE级联摄像机监控组网方案：只需要网线串联，即可实现多个点位远距离监控。

§  相比传统的PoE监控组网方案，双网口PoE级联摄像机监控组网更省事、省时、省劲、省钱。

§  采用PoE级联方式，可以大大简化工程部署实施。

标准PoE和非标准PoE

§  非标准PoE产品是强供型网线供电装置，一通电即供电，没有检测步骤，不管终端是否是PoE受电设备都供电， 易烧毁接入设备。

§  标准POE供电通电后自动检测受电设备，如检测到非PoE受电设备接入，则会自动停止供电，对受电设备起保护作用，避免烧坏设备的情况发生，使供电过程更加安全。

如何区分

启动设备，用万用电表两表笔分别点触PSE设备供电脚(通常是RJ45端口的1/2，3/6或者4/5，7/8)，如果测出有48V或其它电压值(12V、24V等)稳定输出的设备即是非标产品。

反之，如果测量不出电压，万用表表针在2~10V之间跳动，则为标准POE。因为在这个阶段，PSE在对PD端(这里为万用表)进行检测，而万用电表不是合法的PD，PSE不会供电，无稳定电压产生。

室外POE设备使用注意事项

直击雷与雷电电磁脉冲：

1.      直击雷主要是直接击设备而造成的损坏

2.      雷电电磁脉冲主要是通过馈线、网线、电源等线路对设备造成损坏

3.      直击雷防护体系由接闪器、引下线，接地装置组成。首先要对出于室外天线安装避雷针，由引下线连接地网，确保为雷电流提供泄放通道。

4.      室外POE设备，网线在雷击情况下容易形成雷电电磁脉冲，雷电电磁脉冲沿着网线入侵到设备，造成设备损坏。

5.      POE可靠传输距离为100米，当中间加装防雷器或其他设备后，容易产生信号衰减、功率损耗等问题，功率、通信效果、传输距离得不到保障，这对防雷器性能提出了高的要求。

交换机具备POE功能时，对室外POE设备进行以太网供电：普通型POE防雷器可达到防雷功能，即信号线保持正常通讯并同时给AP进行供电时，内部防雷模组能有效泄放线上雷电成分。分别在交换机侧与室外POE设备侧安装POE防雷器，从而确保两侧设备端口，免受雷击损坏。
